Amplificatore di bassa frequenza a valvola (6BM8)
 |
|

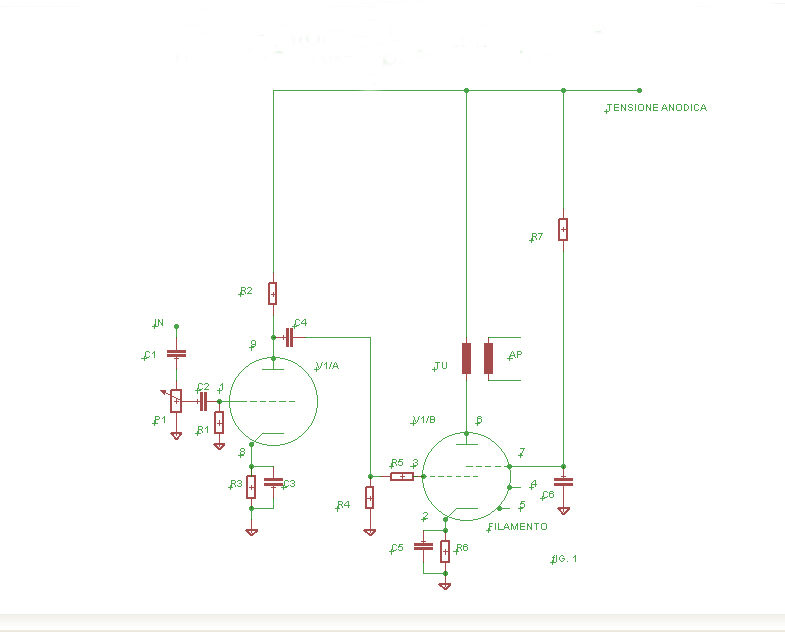

| Circuito elettrico | |
 |
|

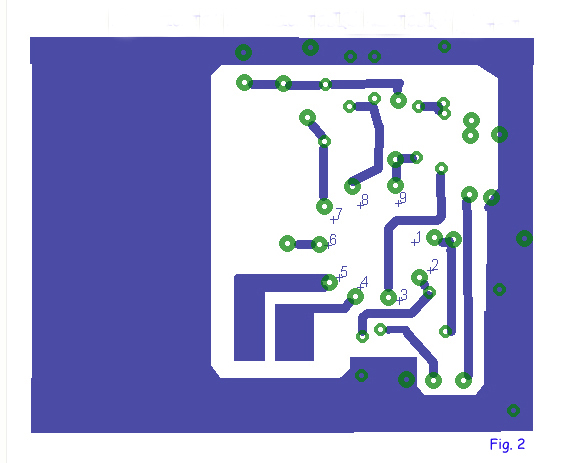

| Circuito stampato | |
 |
|
 |
|

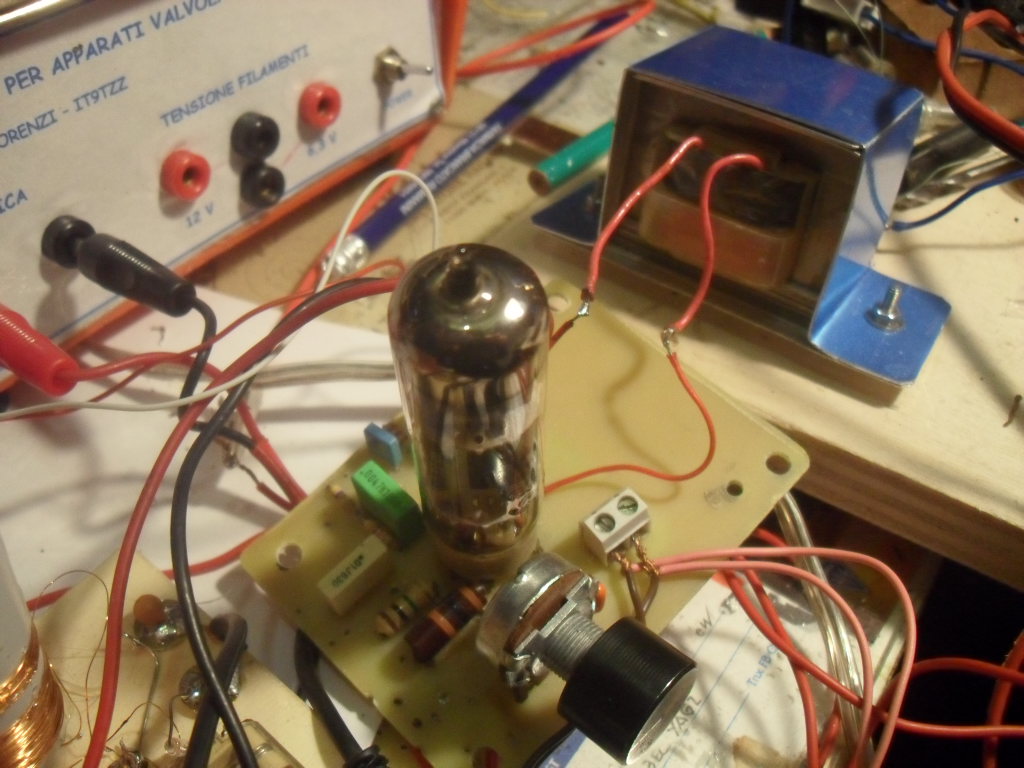

| Amplificatore | |

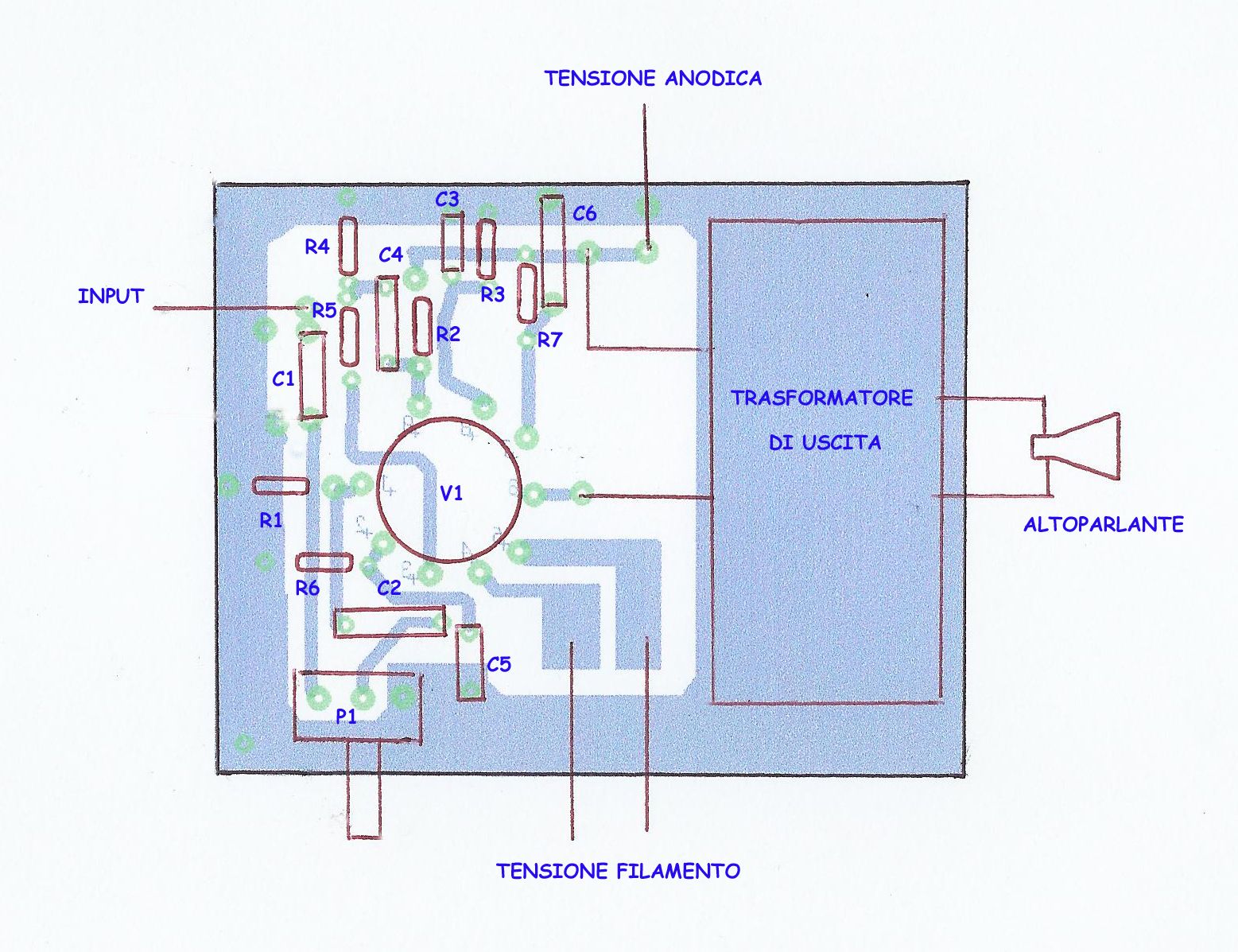

| Layout dei componenti | |
| Lista dei componenti | |
| R1 = 1 MΩ R2 = 470 kΩ R3 = 2,2 kΩ R4 = 470 kΩ R5 = 47 kΩ R6 = 100 Ω/2 W R7 = 2,2 kΩ C1 = 1,2 nF C2 = 4,7 nF C3 = 6,8 nF C4 = 4,7 nF C5 = 2,2 nF C6 = 56 nF P1 = 47 kΩ Altoparlante= 8 Ω Trasformatore di uscita = (Leggi testo) | |
