Antenna Beverage

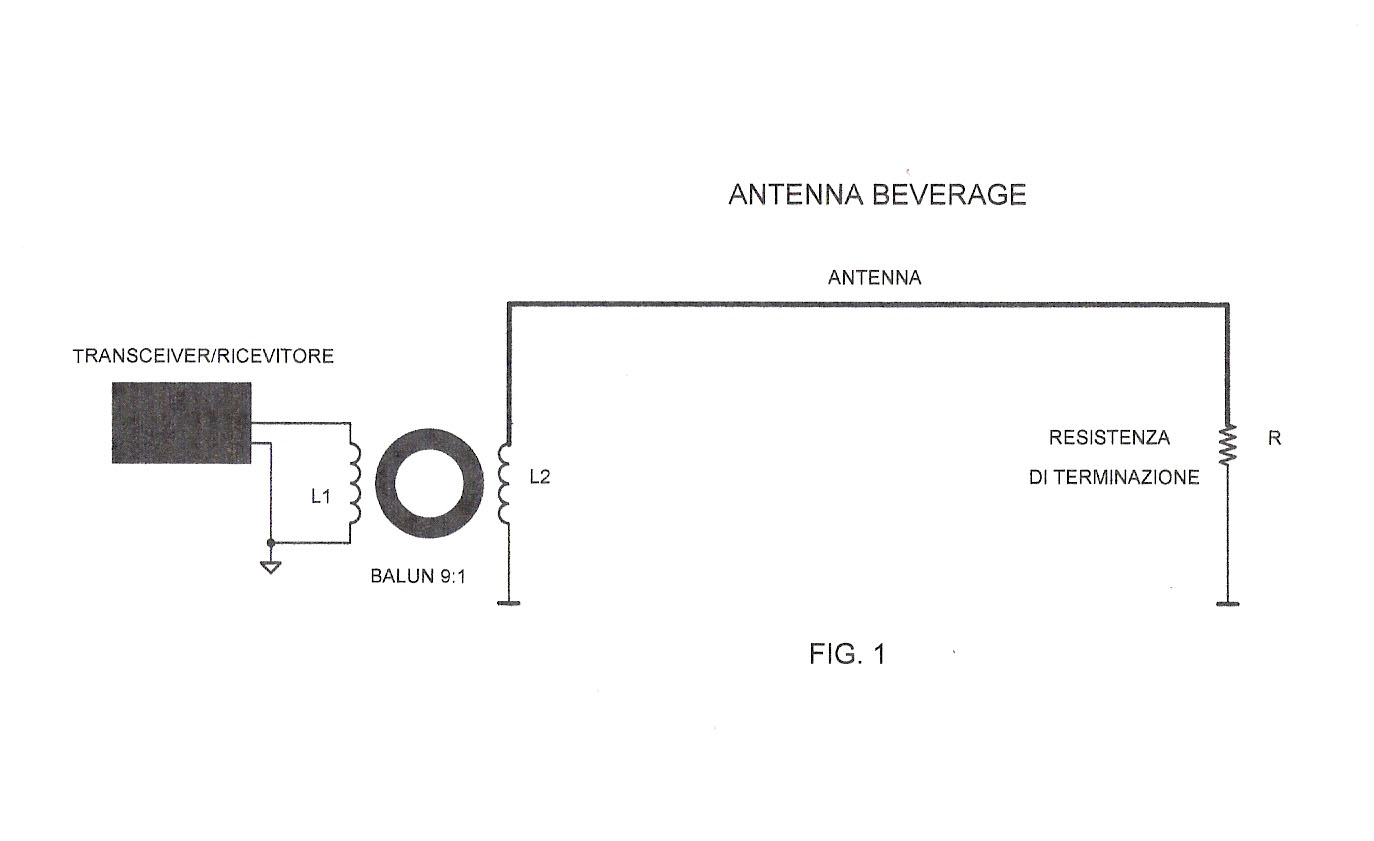

Schema elettrico	Beati voi, se potete costruirla ed installarla! Il provocatorio sottotitolo che ho dato a questo articolo riassume lo stato d’animo della maggior parte dei BCL e dei radioamatori, oppressi dalla mancanza di spazio sufficiente a sviluppare le idee, in fatto di antenne, che frullano per la testa. Quindi, beati voi se avete la possibilità di costruire l’antenna che vado a descrivere. L’antenna Beverage prende il nome dal suo inventore Harold H. Beverage che la brevettò nel 1921 con Pat. USA 1,381,089. L’antenna Beverage richiede l’installazione su un terreno pianeggiante, non importa se alberato, e naturalmente molto spazio. Perché essa sia efficace, è indispensabile che sia lunga non meno di 1,25 * λ; laddove λ rappresenta la lunghezza d’onda del valore di centro gamma della frequenza sulla quale si intende farla operare. Nella tabella allegata sono riportati i valori di lunghezza dell’antenna per le bande broadcasting e radioamatoriali. Come si potrà dedurre, per costruire una Beverage operante in 160 m occorrono circa 200 metri di filo. Man mano che la frequenza sale, diminuiscono le dimensioni; tuttavia, anche nella banda dei 10 m, destinata al servizio d’amatore, la lunghezza appare proibitiva alla maggior parte dei radio appassionati. I pregi di quest’antenna sono: la spiccata direttività ( Fig. 3 ) se essa viene terminata con una resistenza di valore equivalente all’impedenza caratteristica (~500 Ω   ), un rapporto avanti/indietro di almeno 30 dB ed un buon rendimento segnale/rumore. Un difetto annoverabile è lo scarso guadagno rispetto ad un’antenna dipolo o verticale classica. Per tale motivo la Beverage è poco indicata in trasmissione mentre è ottima in ricezione in quanto la spiccata sensibilità dei ricevitori compensa lo scarso guadagno. L’uso della Beverage è più comune nelle bande basse. Il suo costo è ridotto al minimo. Realizzata un’antenna Beverage sui 160 m essa avrà un rendimento, cioè una spiccata direttività man mano che aumenta il rapporto tra la sua lunghezza e la lunghezza d’onda del segnale da ricevere. La costruzione è facile ( Fig 2 ): occorre una trecciola di rame ( 3 ) di 1,5 mm o 2 mm posta a circa 2 m dal terreno, opportunamente isolata con isolatori di porcellana, il tutto posto su sostegni ( 4 ) che potrebbero essere anche alberi. All’inizio e alla fine dell’antenna bisogna predisporre due scatole metalliche ( 2 ) per il collegamento alla terra, per proteggere la resistenza di terminazione che è formata da 6 resistenze da 4700 Ω in parallelo e per contenere l’eventuale balun di adattamento. Considerato che la stragrande maggioranza dei ricevitori moderni presenta, tra l’altro, anche una presa di antenna ad alta impedenza, non occorre realizzare un trasformatore d’impedenza tra il ricevitore e l’antenna. Se invece si usa il ricevitore del transceiver ( 1 ), occorrerà dotarsi del trasformatore di adattamento ( BALUN ) con rapporto 9:1, costituito da un toroide FT-50-77 sul quale si avvolgeranno 6 spire con filo smaltato da 0,35 mm di diametro per il primario ( lato Beverage ) e 2 spire dello stesso filo verso il TRX. Alle due estremità dell’antenna occorre realizzare una rete ( 5 ) con 4 radiali di filo da 5 mm di diametro lunghi 5 m ed infissi nel terreno per circa 15 cm ( Fig. 2 ).

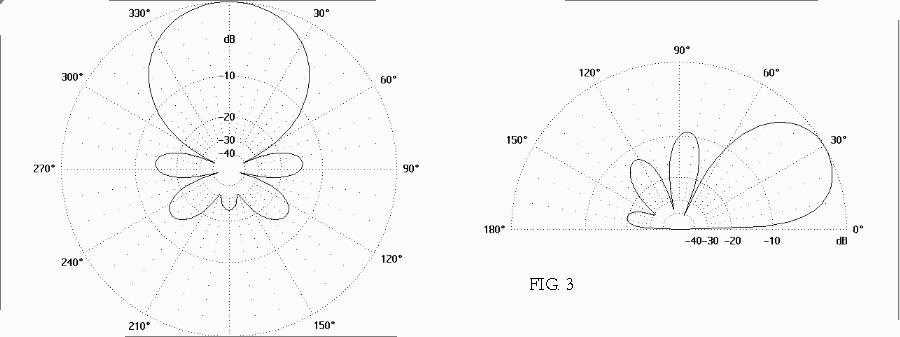

Diagramma

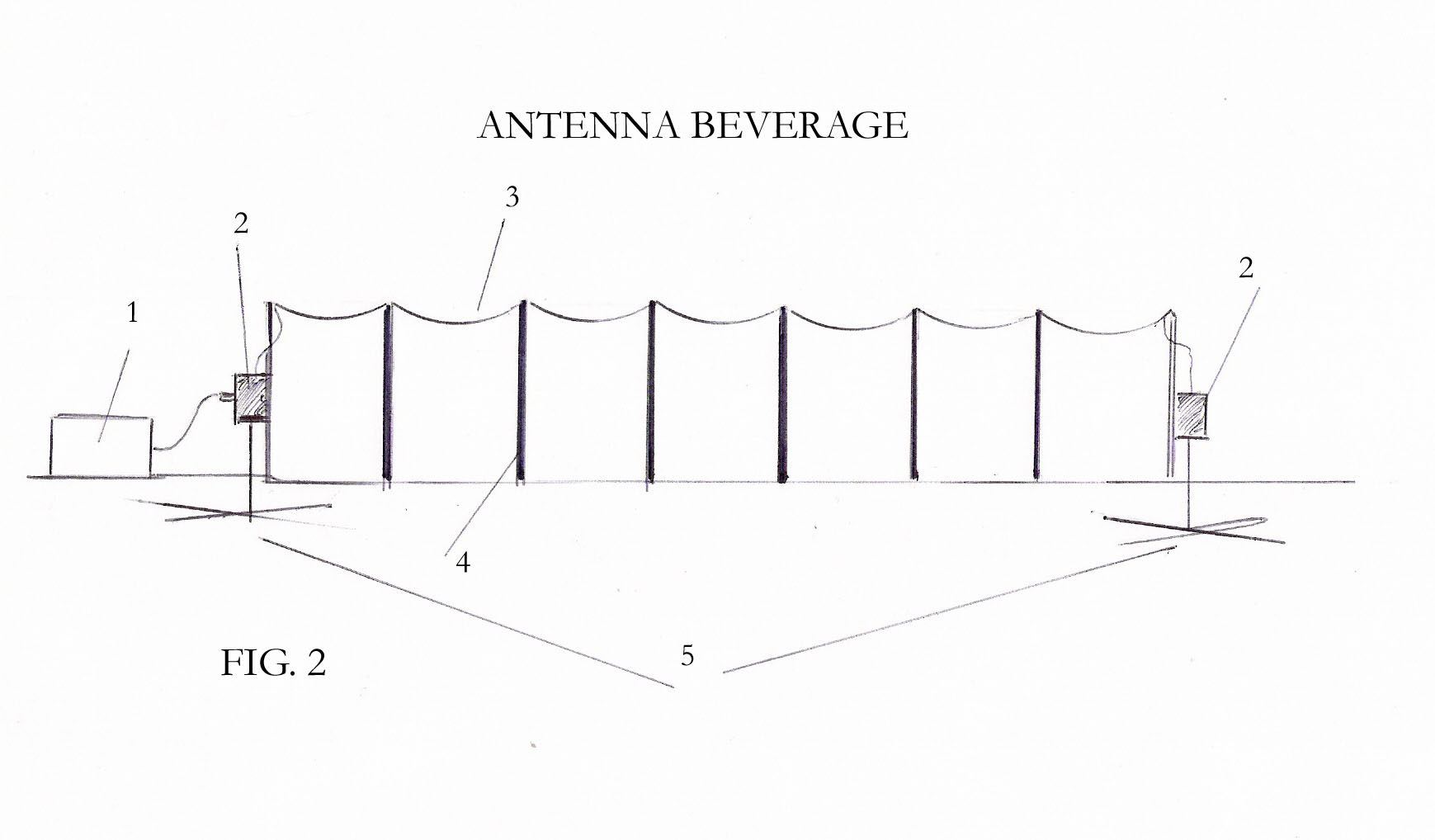

Realizzazione pratica
L’antenna Beverage sarebbe bidirezionale ma con la resistenza di terminazione acquista una spiccata direzionalità ( vedi diagramma in figura  ). Va da se che occorre disporla nella direzione preferita. L’antenna riceverà esclusivamente i segnali provenienti da quella direzione, senza interferenze e rumori quando con le altre antenne convenzionali non si ascolterebbe niente. Insomma: una grande antenna ( in tutti i sensi ). Cliccando qui si potrà accedere al file che illustra la parte pratica dell'antenna. L'articolo pdf è stato pubblicato sul numero di marzo del 2019 di Radiokit Elettronica.

λ (m)	RANGE FREQUENZA	CENTRO GAMMA kHz	lunghezza (1,25 * λ)	IMPIEGO BANDA
160	1.830 - 1.850	1.840	203,80	RADIOAMATORIALE
120	2.300 - 2.495	2.397	156,45	BROADCASTING
90	3.200 - 3.400	3.300	113,64	BROADCASTING
80	3.500 - 3.800	3.650	102,74	RADIOAMATORIALE
75	3.900 - 4.000	3.950	94,94	BROADCASTING
60	4.750 - 5.060	4.905	76,45	BROADCASTING
49	5.900 - 6.200	6.000	62,50	BROADCASTING
40	7.000 - 7.100	7.050	53,19	RADIOAMATORIALE
41	7.100 - 7.350	7.225	51,90	BROADCASTING
31	9.400 - 9.990	9.695	38,68	BROADCASTING
30	10.100 - 10.150	10.125	37,04	RADIOAMATORIALE
25	11.600 - 12.100	11.850	31,65	BROADCASTING
21	13.500 - 13.870	13.685	27,40	BROADCASTING
20	14.000 - 14.350	14.175	26,46	RADIOAMATORIALE
19	15.100 - 15.800	15.450	24,27	BROADCASTING
16	17.480 - 17.900	17.690	21,20	BROADCASTING
15	18.900 - 19.020	19.020	19,72	BROADCASTING
15	21.000 - 21450	21.225	17,67	RADIOAMATORIALE
13	21.450 - 21.750	21.600	17,36	BROADCASTING
12	25.600 - 26.100	25.850	14,51	BROADCASTING
11	26.100 - 27.500	26.800	13,99	CITIZEN BAND
10	28.000 - 29.700	28850	13,00	RADIOAMATORIALE
