Oscillofono

TUTTE LE REALIZZAZIONI

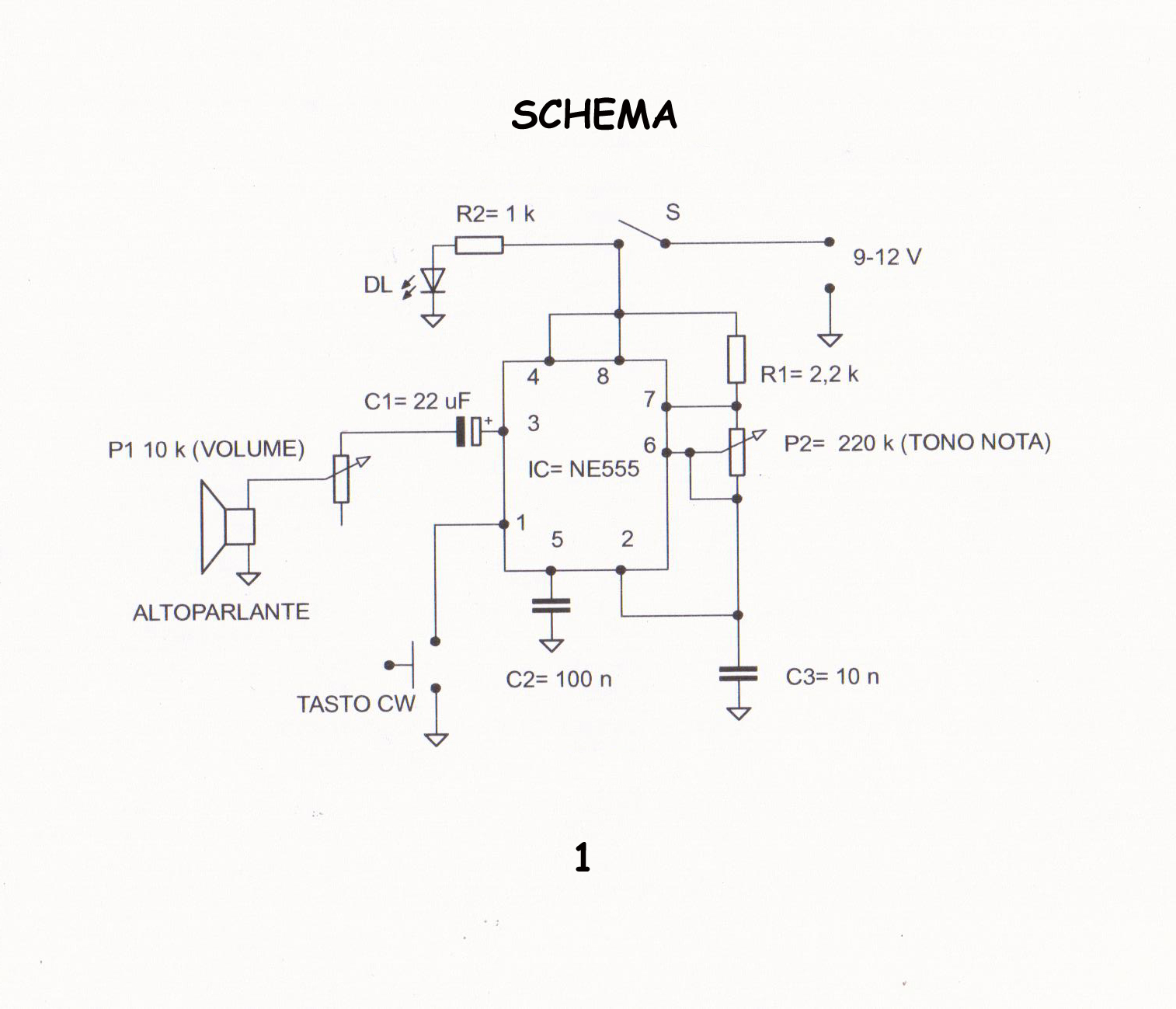

CIRUITO ELETTRICO L'oscillofono mostrato in questa pagina è stato costruito appositamente a scopo didattico per il secondo operatore della stazione radioamatoriale IT9AQY. Nella foto il telegrafista apprendista (6 anni!) alle prese con questo strumento indispensabile per apprendere la telegrafia. In sostanza si tratta di un generatore di nota a bassa frequenza azionato dal tasto telegrafico.
Lo schema è semplice e i componenti sono reperibili e davvero pochi. I  potenziometri permettono di regolare il volume dell'emissione e il tono della nota emessa.
OSCILLOFONO CS LATO RAME  2

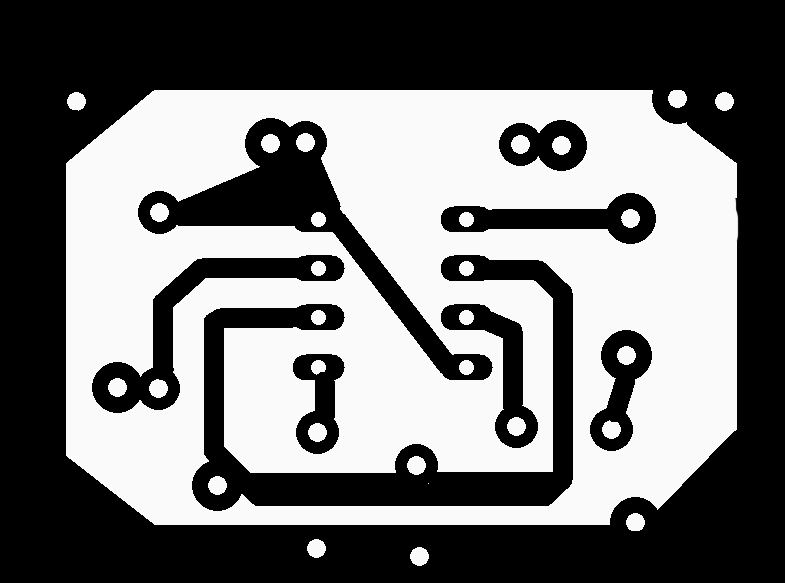

CIRCUITO STAMPATO LATO RAM
E

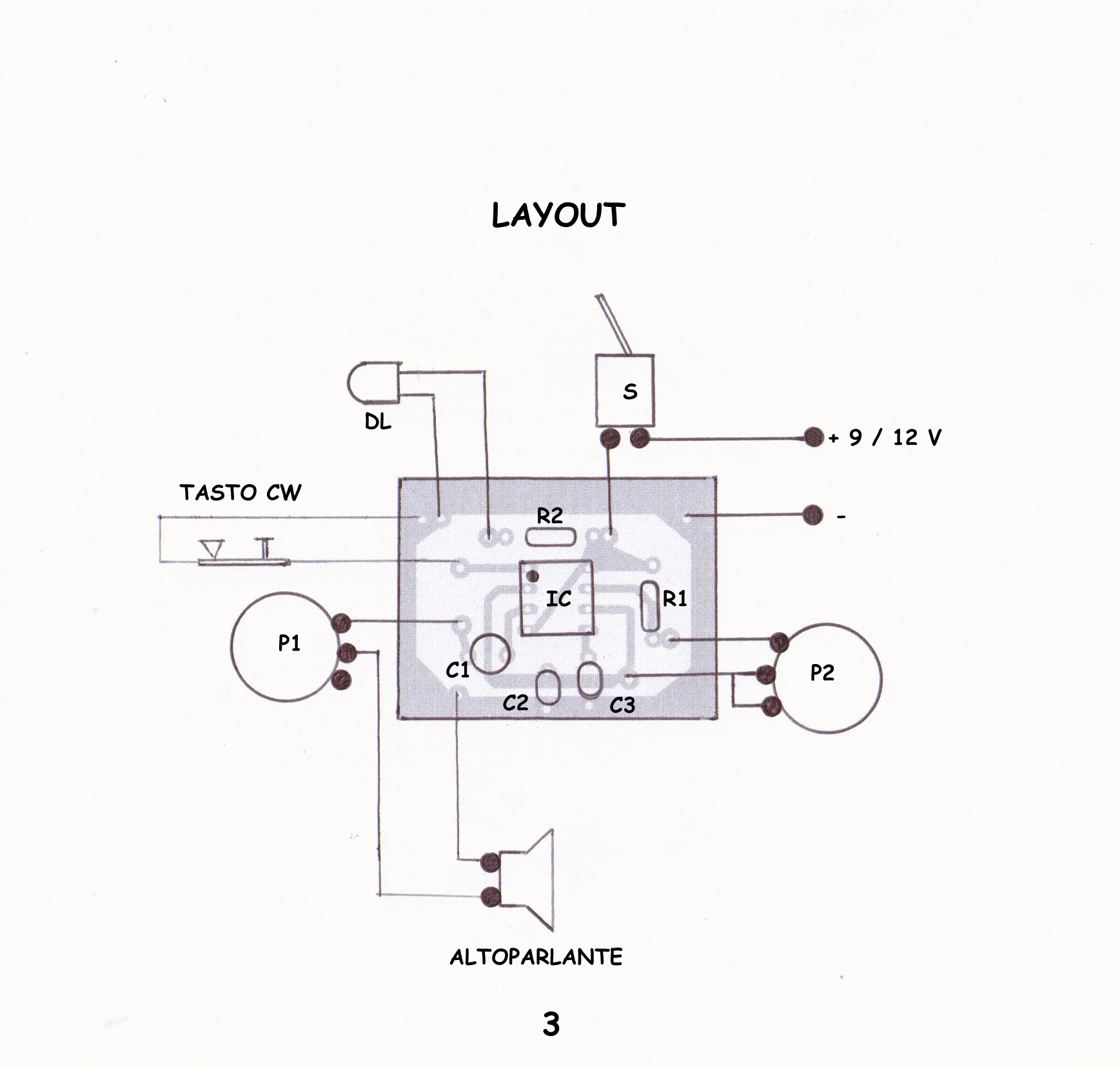

OSCILLOFONO LAYOUT COMPONENTI
SECONDO OPERATORE

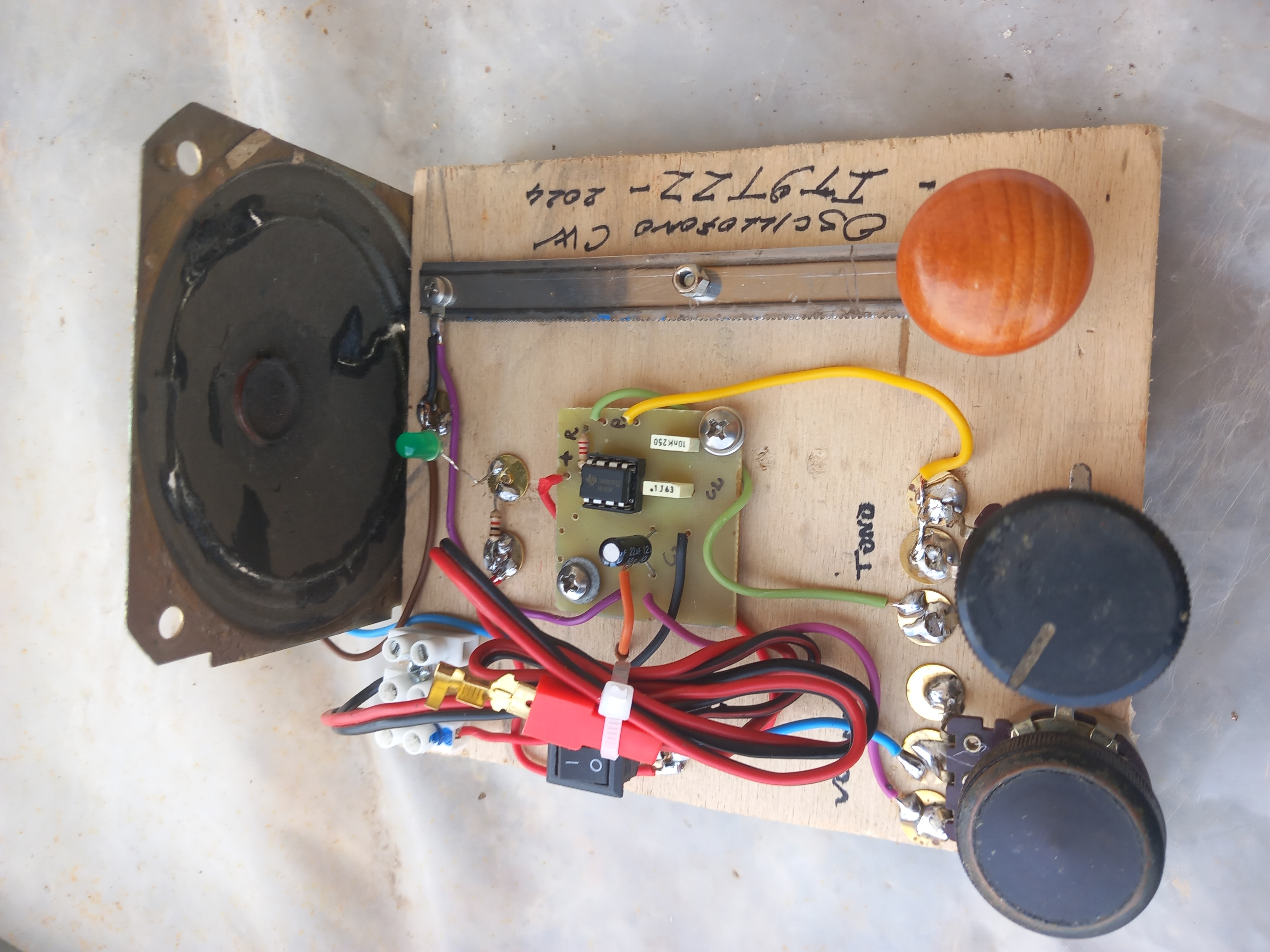

OSCILOFONO  FOTO
